淺談浮標式氣動量?jì)x的工作原理及調整

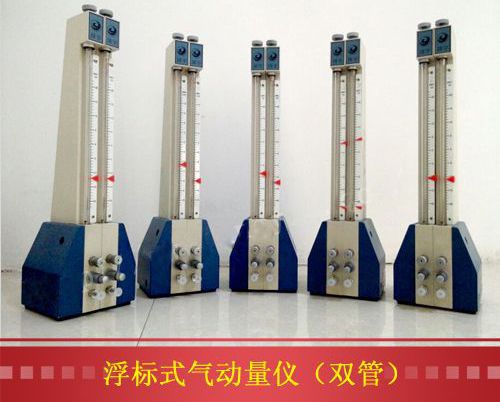

浮標式氣動量?jì)x的工作原理及調整
浮標式氣動量?jì)x在國內外已使用了幾十年，有效地應用于機械制造各行業，具有如下特點：結構簡單;裝配、調試、維修方便;倍率調整閥與調零閥處不易堵塞，易清洗.
浮標式氣動量?jì)x的工作原理：浮標式氣動量?jì)x在國內外已使用了幾十年，有效地應用于機械制造各行業，具有如下特點：結構簡單;裝配、調試、維修方便;倍率調整閥與調零閥處不易堵塞，易清洗;錐度玻璃管采用端面壓裝，密封可靠，裝卸方便;浮標結構合理，穩定性好;除個別零件外，工藝性好，加工成本低等優點。其缺點是多管量?jì)x的各管之間存在相互干擾現象，不適用于自動測量。
內徑和外徑:氣動量?jì)x常被用于測量工件的孔內徑和圓外徑的尺寸或形狀。兩噴嘴氣動測頭——具有兩個相對的噴嘴孔，常用于測量孔的內徑，而兩噴嘴的氣動塞規則主要用于測量外徑。
平均值：多噴嘴均勻分布在一個圓面上的測量工具，可以為使用者完成平均值的測量。這種測量工具主要用于薄壁元件或特殊的圓表面元件，四個、六個或更多的噴嘴可以被使用，噴嘴數目將取決于測量工具的大小。
圓度:特殊圓表面：氣動量?jì)x能測量工件的圓度。對于兩點不圓的情況，一個常用的兩噴嘴氣動測頭就可以了，如果是奇數圓，就必須根據圓奇數的數目相應的增加噴嘴的數量。
直線度：氣動量?jì)x另一個常用的地方是用于動態的測量孔的直線度或者彎曲度，在這樣的測量中，一個特制的氣動測頭可以簡單快捷的測量出被測工件內孔的直線度。
垂直度：測定一個工件的垂直度，例如測量某孔相對于某一表面的垂直度，可以通過在被測孔中移動一個具有“Z”字形的噴嘴的氣動測頭，根據背壓的改變，測量出垂直度的變化。
錐度：錐度的變化可以通過兩個不同噴嘴面直徑的特殊測頭被氣動量?jì)x輕易的測量到。
平面度：測量平面度，是通過使工件平貼在一個有著空氣噴嘴的固定平面上移動實現的。這樣測量平面度快速、方便、簡單而且準確。
槽寬：薄片狀的測頭能方便的測量出溝槽的尺寸，氣動量?jì)x不僅能測量出溝槽的寬度，還能測量出被測槽兩側面的平行度。
配合公差：對于兩個有公差配合要求的工件，梁山國宇量?jì)x電子柱分別顯示孔的尺寸值、軸的尺寸值、和孔軸之間的間隙值
